Aircondition-afløbsskåle: Komplet HVAC-købervejledning

Hvad en Afløbsbeholder til klimaanlæg Faktisk gør

An afløbsbeholder til klimaanlæg opsamler kondensatvandet, der dannes på fordamper-spolen under afkølingscyklussen og kanaliserer det mod en afløbsledning, hvorved fugt holdes væk fra kanaler, isolering og omgivende konstruktionsmateriale. Uden en korrekt monteret gryde ville kondensat simpelthen løbe af spolen og samle sig inde i luftbehandlingsskabet eller dryppe ind i rummet under enheden.

De fleste bolig- og lette kommercielle systemer bruger to pander, der arbejder sammen: en primær pande monteret direkte under fordamper-spolen og en sekundær pande installeret under hele luftbehandleren som et backup-fangstbassin. Dette dobbelte layout er standardpraksis på tværs af lofts- og skabsinstallationer, da det giver en anden forsvarslinje, hvis den primære afløbsledning bliver begrænset.

Om komponenten er beskrevet som en VVS-afløbsbeholder , en kondensspande eller en afløbsbeholder til aircondition , forbliver funktionen den samme på tværs af mærker og systemstørrelser: administrer kondensat, så det efterlader systemet i en kontrolleret vej frem for en ukontrolleret.

Sådan fungerer en AC-afløbsbeholder inde i systemet

Når varm indendørs luft passerer hen over den kolde fordamperspole, kondenserer fugt i luften på spoleoverfladen, svarende til vand, der dannes på et koldt glas. Dette vand drypper nedad og lander i gryden placeret direkte under spolen. Panden er fremstillet med en let hældning mod det ene hjørne eller en kant, hvor et afløbsudløb forbindes til en PVC- eller kobberafløbsledning, der fører vandet væk fra enheden, typisk til et gulvafløb, kondensatpumpe eller udvendigt afløbspunkt.

Primær vs Sekundær Dræning Pan Roller

Den primære pande sidder tættest på spolen og håndterer kondensat under normale driftsforhold. Den sekundære gryde, nogle gange kaldet en nød- eller hjælpegryde, er placeret under hele luftbehandlerens fodaftryk og opsamler kun vand, hvis den primære gryde flyder over, eller hovedafløbsledningen tilstoppes. Mange sekundære pander inkluderer en svømmerkontakt, der automatisk lukker systemet ned, når der registreres vand, hvilket begrænser, hvor meget vand der kan akkumuleres, før nogen bemærker problemet.

Hvorfor hældning og udløbsposition betyder noget

En gryde med utilstrækkelig hældning tillader vandet at sidde i stedet for at dræne, hvilket øger chancen for stående vand, sedimentopbygning og mikrobiel vækst over tid. Dette er en af grundene til, at producenter er meget opmærksomme på udløbsplacering og grydegeometri i stedet for at behandle gryden som en simpel flad bakke.

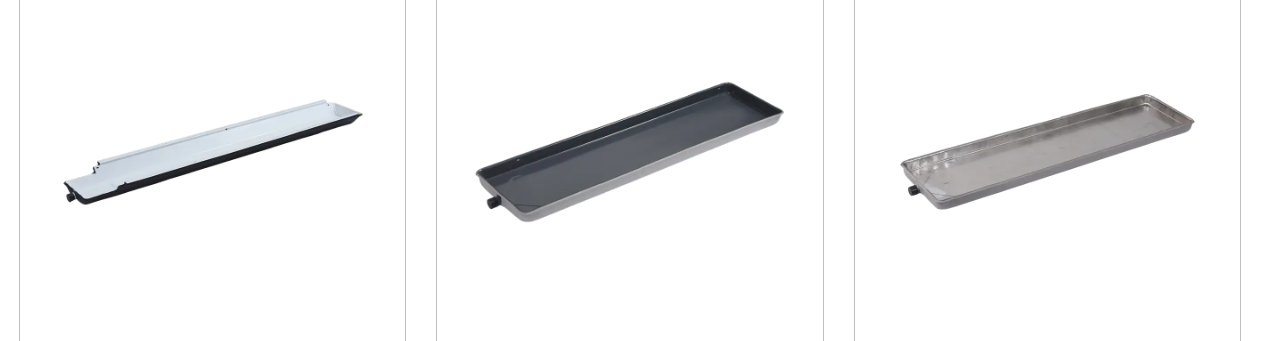

Materialeemuligheder for afløbsbeholder: Rustfrit stål, galvaniseret stål og aluminium

Materialevalg påvirker, hvordan en pande holder mod fugtpåvirkning over flere års kontinuerlig brug. De tre materialer, der oftest specificeres til HVAC-kondensatpander, er rustfrit stål, galvaniseret stål og aluminium, hver med en forskellig balance mellem korrosionsbestandighed, vægt og strukturel stivhed.

Generel sammenligning af korrosionsbestandighed på tværs af almindelige kondensatbeholdermaterialer, relativ skala.

VVS-afløbsbeholder i rustfrit stål

A rustfri stål HVAC afløbsbakke er generelt valgt til miljøer med højere luftfugtighed eller kystlufteksponering, da legeringen modstår overfladerust godt over lange driftsperioder. Rustfri gryder er også nemmere at holde rene, fordi den glatte overflade modstår mineralsk belægning sammenlignet med belagt stål.

Afløbsbeholder i galvaniseret stål

A galvaniseret stål afløbsbakke anvender en zinkbelægning over en stålbase, hvilket giver en omkostningseffektiv mellemting mellem råstål og rustfrit stål. Galvaniserede pander er meget udbredt i standard boliginstallationer, hvor ekstrem luftfugtighed eller salteksponering ikke er et primært problem.

AC afløbsbeholder i aluminium

An AC afløbsbeholder i aluminium tilbyder en mulighed for lettere vægt, der stadig modstår korrosion effektivt, hvilket kan forenkle håndteringen under installation i trange lofts- eller loftrum. Aluminium danner et naturligt oxidlag, der hjælper med at beskytte overfladen mod yderligere korrosion, når den først er installeret.

Generel materialesammenligning for metal HVAC afløbspandkonstruktion
Material	Relativ vægt	Typisk brugstilfælde
Rustfrit stål	Moderat	Høj humidity or coastal climates
Galvaniseret stål	Moderat	Standard boligsystemer
Aluminium	Lys	Montering på loft eller med snæver plads

Sammenligning af afløbsbeholdere i rustfrit stål og galvaniseret stål

Da disse to materialer er de hyppigst specificerede på tværs af HVAC-kondensatpandeprojekter, hjælper en side om side sammenligning på tværs af flere praktiske kriterier med at afklare, hvor hver mulighed klarer sig bedst.

Redaktionel sammenligning, blåt område repræsenterer rustfrit stål, orange område repræsenterer galvaniseret stål, tipunkts skala.

Rustfrit stål har en tendens til at score højere på korrosionsbestandighed og langtidsholdbarhed, mens galvaniseret stål forbliver et praktisk valg til standardinstallationer, hvor budgeteffektivitet og ligetil tilgængelighed betyder mere end maksimal korrosionsbestandighed.

Almindelige årsager til AC-afløbspanden overløb

En gryde, der bliver ved med at fylde op eller flyde over, er normalt et symptom på en blokering eller luftstrømsproblem andre steder i systemet snarere end en defekt i selve gryden. At forstå de hyppigste årsager hjælper husejere og teknikere med at diagnosticere problemet hurtigere.

Illustrativ frekvensrangering af rapporterede årsager til overløb i drænbeholderen, tipunktsskala.

Alger, støv eller affald begrænser kondensatafløbsledningen
Frosset eller iset fordamperspiral smelter hurtigere, end gryden kan dræne
En gryde installeret uden tilstrækkelig hældning mod udløbet
Fysiske revner eller korrosionshuller i en aldrende pande
En defekt kondenspumpe på systemer, der er afhængige af en

Hvor afløbsbeholderen sidder inde i AC-enheden

Placering afhænger af systemkonfigurationen. I opdelte systemer sidder den primære pande under den indendørs fordamperspole inde i luftbehandlingsskabet, normalt placeret i et skab, kælder eller loft. En sekundær pande er typisk placeret under hele luftbeholderen, når enheden er installeret over boligarealet, da enhver lækage på det sted har en højere risiko for at forårsage loft- eller vægskader.

Forenklet isometrisk visning af typisk primær og sekundær afløbsbeholderplacering i et luftbehandlerskab.

I pakkeenheder på taget er kondensatbeholderen indbygget i enhedshuset direkte under spolesektionen, med afløbsledningen ført gennem tagkanten eller skabsbunden til et udvendigt udledningspunkt.

Afløbspandens størrelse og dimensioner

Pandens dimensioner er tilpasset fodaftrykket af fordamperspolen eller luftbehandlingskabinettet, så dimensionering er generelt specificeret af udstyrsproducenten i stedet for at blive valgt uafhængigt. Dybde har lige så stor betydning som længde og bredde, da en lavvandet gryde har mindre reservekapacitet, hvis afløbsledningen bliver midlertidigt begrænset.

Generel dimensioneringsreference for almindelige kondensvandspander til boliger og lette erhvervskunder
Pan Type	Typisk dybde	Fælles indstilling
Primær pande	1 til 2 tommer	Under fordamperens spole
Sekundær pande	2 til 3 tommer	Under fuld lufthåndtering
Tagplade	Varierer efter model	Integreret i skabsbund

Tilpassede dybde- og fodaftryksmuligheder er almindelige på udskiftningsprojekter, hvor den originale udstyrspande ikke længere er tilgængelig, eller hvor en ikke-standard kabinetstørrelse kræver en skræddersyet pasform.

Vedligeholdelsesplan for en HVAC-kondensatbeholder

Rutinemæssig rengøring reducerer chancen for, at sediment og biologisk ophobning akkumuleres hurtigere, end afløbsledningen kan transportere det væk. Linjediagrammet nedenfor afspejler et generelt forhold mellem tid siden sidste rengøring og sandsynligheden for begrænset dræning, brugt som en planlægningsreference for vedligeholdelsesplanlægning.

Generel planlægningsreference for tendens til overløbsrisiko i forhold til måneder siden sidste rengøring.

Sådan rengøres en AC-afløbsbeholder

Sluk for strømmen til luftbehandleren, før du får adgang til pandeområdet.
Fjern stående vand og synligt snavs fra grydens overflade.
Skyl afløbsledningen med en blanding, der anbefales til kondensledninger for at fjerne ophobning.
Undersøg gryden for revner, rustpletter eller slid på belægningen.
Bekræft, at svømmerafbryderen, hvis den findes, bevæger sig frit og nulstilles korrekt.
Gendan strømmen og kontroller, at kondensat strømmer mod stikkontakten som forventet.

Indkøb af en Producent af HVAC afløbspande

Komponenterne til kondensatoren og afløbsbeholderen arbejder sammen som en del af kølecyklussen, hvor kondensatoren håndterer varmeudvekslingen mellem kølemiddel og udeluft, og afløbsbeholderen styrer kondensatet, der er resultatet af afkølingsprocessen. Købere, der indkøber komponenter i stor skala, leder generelt efter en leverandør, der kan understøtte både ensartet stempling eller svejsekvalitet og fleksibilitet på ikke-standardstørrelser.

Cixi Chenfeng Electric Co., Ltd. fokuserer på tilbehør til centralt klimaanlæg, herunder kondensatorkomponenter bygget med kobberrør og aluminiumsfinner eller al aluminiumkonstruktion, der er kompatibel med almindelige kølemidler såsom R410A og R32, sammen med komponenter til afløbsbeholdere, der er fremstillet ved stempling i ét stykke eller svejsning ved hjælp af galvaniseret stål og rustfrit stål. Afløbsbeholdere kan inkorporere anti-mugbelægninger eller en skrå afløbskanal for at hjælpe med at reducere vandstagnation, og ikke-standardstørrelser understøttes for tagenheder, skabsenheder og andre installationsformater, hvor afløbsudløbsposition og hældning skal justeres.

Hvad skal man spørge en Air Conditioner-afløbspandefabrik

Kan grydens fodaftryk og dybde justeres til et specifikt skab eller kantstensstørrelse
Hvilke belægnings- eller finishmuligheder er tilgængelige til fugtige eller kystnære miljøer
Kan afløbsudløbsposition justeres for at matche eksisterende afløbsledningsføring
Kan produktion understøtte både rustfri og galvaniseret optioner fra samme leverandør

Ofte stillede spørgsmål

Hvad er en afløbsbeholder til klimaanlæg

Det er en lavvandet metalbakke placeret under fordamperspolen eller luftbeholderen, der opsamler kondensvandet og leder det mod en afløbsledning og holder fugt væk fra den omgivende struktur.

Hvad gør en HVAC-drænbakke

Det opfanger vand, der produceres, når fordamper-spolen afkøler indendørsluften, kanaliserer kondensatet til et afløbsudløb, så det ikke samler sig inde i kabinettet eller drypper ind i rummet nedenfor.

Hvad er en kondensafløbspand

Kondensatafløbsbeholder er et andet almindeligt navn for den samme komponent, der specifikt henviser til dens rolle i håndteringen af vandet, der kondenserer på kølespiralen under drift.

Hvor er afløbspanden på et klimaanlæg

På opdelte systemer sidder den under den indendørs fordamperspole inde i luftbehandlingskabinettet, mens den på tagpakkeenheder er indbygget i skabsbunden under spolesektionen.

Hvordan fungerer en AC-afløbsbakke

Kondensat drypper af spolen i gryden, som er skrånende mod et udløb forbundet til en afløbsledning, hvilket tillader vandet at forlade systemet i en kontrolleret bane i stedet for at samle sig.

Hvad er forskellen mellem en afløbspande og en kondensvandspande

Disse termer beskriver den samme komponent, med afløbsbeholder og kondensatbeholder, der bruges i flæng på tværs af bolig- og kommerciel HVAC-dokumentation.

Hvorfor er min AC-afløbspande fuld af vand

En fuld gryde peger normalt på en begrænset afløbsledning, en tilstoppet fælde eller et pumpeproblem, der forhindrer vand i at forlade gryden, så hurtigt som det samler sig.

Hvorfor flyder min HVAC-afløbsbakke over

Overløb er almindeligvis forbundet med en blokeret kondensatledning, utilstrækkelig grydehældning eller en frossen spiral, der smelter hurtigere, end gryden og ledningen kan klare det resulterende vand.

Hvorfor er min afløbsbeholder til klimaanlæg utæt

Utæthed sporer ofte tilbage til en revnet eller korroderet pande, en løs afløbsledningsforbindelse eller en søm, der er svigtet efter længere tids udsættelse for stående vand.

Hvorfor bliver min AC-afløbsbakke ved med at blive fyldt op

Tilbagevendende ophobning indikerer typisk en afløbsledning, der skal skylles regelmæssigt, alger eller snavs akkumuleres hurtigere end rutinevedligeholdelsesadresser, eller en grydeskråning, der ikke længere leder vandet effektivt.
